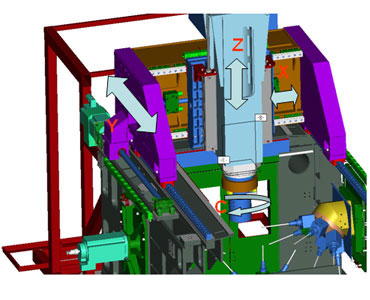

Linearna os "X" Linearna os "Y" Linearna os "Z"
Hod 600 mm 1200 mm 500 mm
Hitri Hod 60 m/min 100 m/min 60 m/min
Pospešek 8 m/sek2 10 m/sek2 8 m/sek2
Linearni merilni sistem direkten s stekleno letvijo direkten s stekleno letvijo direkten s stekleno letvijo

Rotacija "C" os - pinola s Torque-motorjem

Rotacijski kot 360°
Rotacija 180° 0,5 sek
Max. obrati 190 obratov/min
Trajni moment 150 Nm
Vrtilni moment 300 Nm
Drželni moment 400 Nm
Točnost delitve +/-5"
Vpenjalni sistem HSK 100 - avtomatsko
Največja možna obremenitev 300 kg

Zalogovnik orodja

Izvedba z revolverjem z magazinom
Število orodji 6 / 8 vreten 20 / 30 prostorov
Vpenjalni sistem HSK 63 HSK 63
Število obratov 1-12.000 obratov/min. 18.000 obratov/min.
Programiranje obratov brezstopenjsko brezstopenjsko
Premer orodji max. 125 mm max. 140 mm
Dolžina orodji do 250 mm do 300 mm
Teža orodjji do 5 kg do 10 kg
Čas menjave orodji 1,5 sek. 60 stopinj < 1,9 sek.
Zmogljivost vretena 15kW 15 / 26 kW

Vpenjalni priprava / obdelovalec

Dimenzije orodji 250mm x 350mm pri max. dolžini orodja
Največji delovni prostor 650mm x 600mm x 400mm
Vpenjanje obdelovanca Avtomatsko s hidralično vpenjalno pripravo
Vpenjanje vpenjalne priprave Avtomatsko z HSK 100 (Ott-sistem)

Splošni podatki

Hlajenje orodja

  • obdelava v suhem
  • MMS (obdelava z oljno meglo)
  • obdelava z oljem
  • obdelava z emulzijo



Točnost X, Y, Z 0,005mm
CNC krmilje INDRAMAT ali SIEMENS INDRAMAT MTX ali
SIEMENS 840 D
NC os X, Y, Z, C 4
Priključne vrednosti zmogljivost 75kW
  nazivni tok 150 A
  zrak 5 bar - 1,5 m3/min
Dimenzije storja Dolžina 5100 mm
  Širina 3400 mm
  Višina 3000 (max. 4000)
  Teža 19.200 kg
