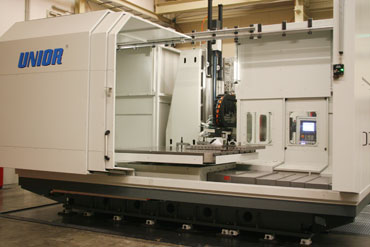

Obdelovalni center KTBM
Sledimo aktualnim tržnim zahtevam in potrbam kupcev, zato nenehno izboljšujemo naše stroje. Naša prizadevanja so pripomogla k razvoju računalniško krmiljenega stroja za globoko vrtanje, ki je z dodatno opremo primeren za širok spekter obdelav.
Tehnični podatki
| Delovno območje | ||
| X-os | mm | 3600 |
| Y-os | mm | 1500 |
| W-os | mm | 1000 |
| Nagib vrtalne osi | ° | +15/-100 |
| Miza (B-os) | ||
| Povržina | mm | 2000 x 2000 |
| Največja dovoljena obremenitev | Kg | 10000 |
| Delitev - brezstopenjsko | stopinj | 360 |
| Največja hitrost | obrati7min. | 10 |
Obdelava
| Globoko vrtenje | ||
| Sistem vrtenja | ELB + BTA | |
| Vrtenje v polno | Φ mm | 4-80 |
| Globina vrtenja (max.) | Φ mm | 2300 |
| Vpenjalo svedra | 20 VDI 3208 |
| Rezkanje | ||
| Rezkar | Φ mm | 50 |
| Vpenjalo rezkarja | HSK 63 | |
| Hod sani (Z-os) | mm | 1000 |
| Pogon | kW | 40 (pri 100 % ED) |
| Število obratov | 1/min. | 100-8000 |
| Hitri hod | m/min | 20 |
| Vpenjalo orodja | DIN 55 026 Gr.5 |
| Hladilni sistem | ||
| Volumen | Liter | 3000 |
| Tlak hladilne tekočine | Bar | 25 - 100 (brezstopenjsko nastavljiv) |
| Pretok hladilne tekočine | Liter | 6 - 400 (brezstopenjsko nastavljiv) |
| Višina transporterja ostružkov | mm | 1300 |
| Izvedba filtra | Standard | Papirni filter |
| Opcija | Avtomatični filter | |
| Odvod ostružkov | Strgalni transporter ostružkov | |
| Krmilje | INDERMAT | INdrAMAT MTC 200 |
| SIEMENS | SIEMENS 840 D (Opcija) | |
| Mere stroja | ||
| Dolžina | mm | 9500 |
| Širina | mm | 7000 |
| Višina | mm | 4400 |
| Teža | kg | 38.000 |
