OBDELOVALNI CENTRI

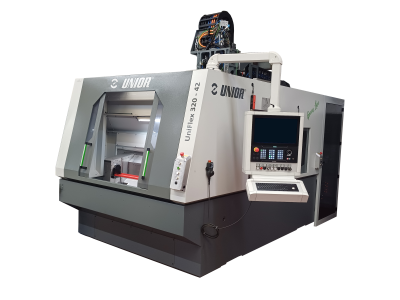

5-OSNI OBDELOVALNI CENTER UNIFLEX 320-42
Vertikalni obdelovalni centri UniFlex so po hitrosti, dinamiki, kompaktni konstrukciji, stabilnosti in zanesljivosti med najboljšimi obdelovalnimi stroji v svojem razredu. Serija UniFlex, ki ima dovolj moči za visoko zmogljivost rezkanja, je na voljo z enim, dvema ali štirimi vreteni. Odlikuje se po 5-osni obdelavi, visoki produktivnosti, visoki natančnosti, visokokakovostni obdelavi, minimalni porabi prostora, preprostem upravljanju, visoki stabilnosti in enostavnem vzdrževanju.
PREDNOSTI
- Visoka natančnost in zmogljivost obdelave
- Visoka produktivnost stroja in nižji stroški na kos
- Pripravljen za industrijo 4.0
- 5-osna obdelava
- 1/2/4 vretenska izvedba
TEHNIČNI PODATKI
| Delovno območje | Os-X | mm | 360 |
| Os-Y | mm | 400 | |
| Os-Z | mm | 360 | |
| Delovno vreteno | max. RPM | U/min | 14.000 |
| max. Moč | kW | 15 | |
| Konica sklopke | HSK | 63 | |
| Pospešek | Os-X | m/s² | 10 |
| Os-Y | m/s² | 10 | |
| Os-Z | m/s² | 10 | |
| Natančnost | Toleranca položaja | mm | <0,01 |
| Odstopanje položaja | mm | 0,005 | |
| Zalogovnik orodja | Shranjevanje | 74 | |
| Dolžina orodja max. | mm | 300 | |
| Obdelovanci | Dimenzije | mm | 300x300x400 |
| Hlajenje | Skozi vreteno | l/min | 60 |
| Krmilje | Siemens ONE z PPU1740 | ||
| Podatki o stroju | Dolžina | mm | 4.500 |
| Širina | mm | 2.000 | |
| Višina | mm | 2.850 | |
| Teža | kg | 10.000 | |
| Tehnični podatki se lahko razlikujejo glede na posebne potrebe strank. | |||

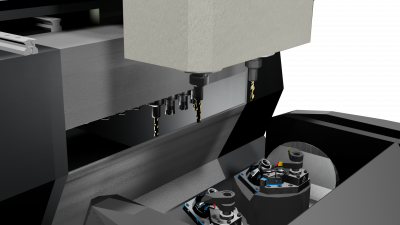

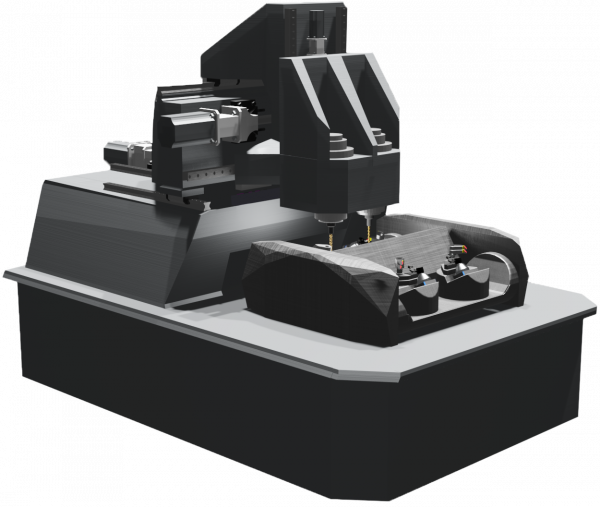

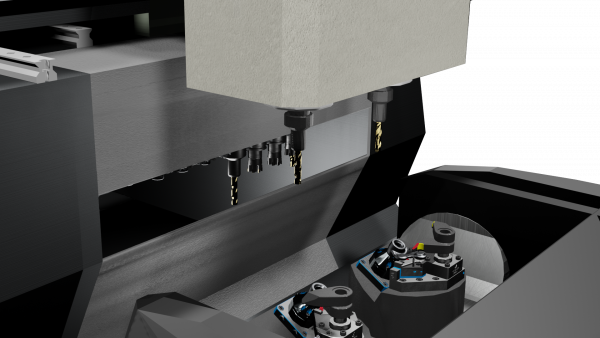

KONCEPT STROJA
3 Standardne izvedbe in možne dodatne posebne izvedbe (po naročilu):
- 1--Vretenski 5-Osni obdelovalni center
- 2-Vretenski 5-Osni obdelovalni center
- 4-Vretenski 5-Osni obdelovalni center
- Posebna izvedba po naročilu

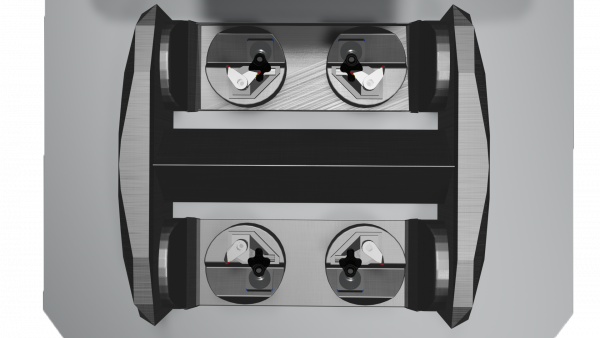

Izvedba mize:
- 5 osna izvedba z A-osjo
- 5 osna izvedba z dvojno A-osjo in mizo z B os
- 4 osna izvedba z eno ali dvojno A-osjo

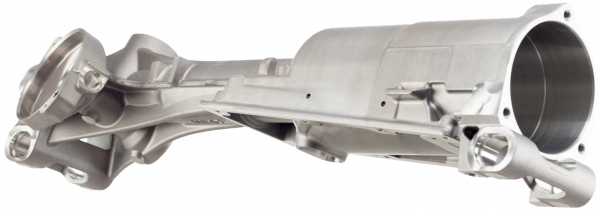

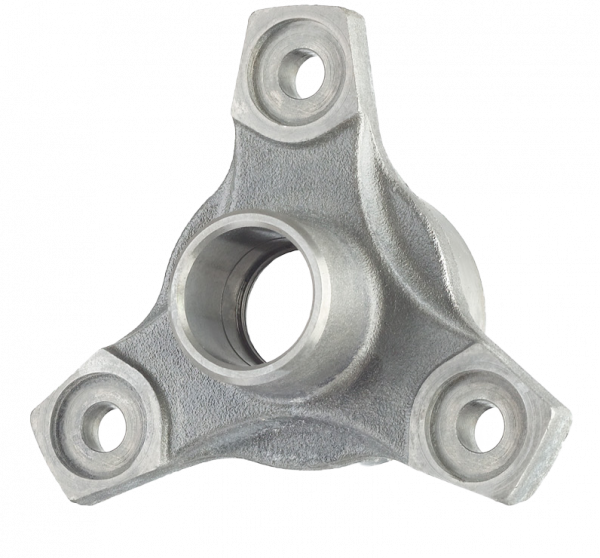

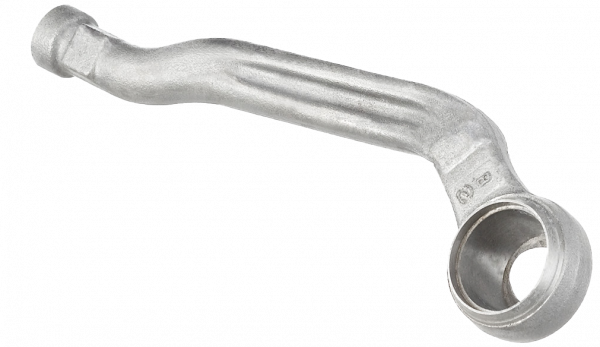

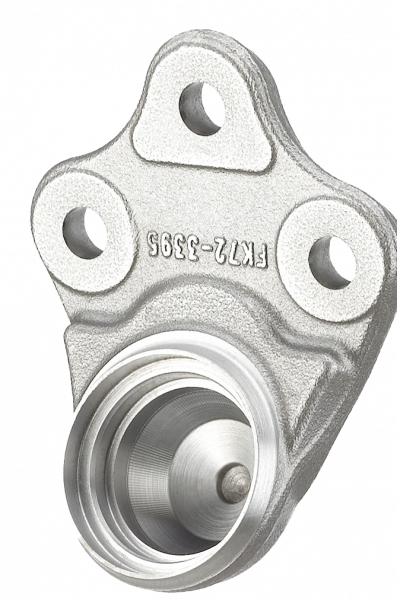

OBDELOVANCI
Stroj je zasnovan za strojno obdelavo različnih komponent za avtomobilsko, orodjarsko, proizvodno in letalsko industrijo. Stroj je najprimernejši za 5-osno obdelavo odkovkov ali zlitkov iz jekla, litine ali aluminjastih zlitin.

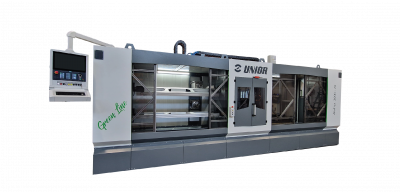

ALUFLEX 1500/2000/2500
4-osni obdelovalni center za obdelavo zagotavlja optimalno obdelavo vseh vrst tankostenskih in debelostenskih aluminijastih ekstrudiranih pro lov. Toga zgradba stroja zagotavlja visoko produktivnost in točnost obdelav. Model 2500 omogoča tudi obdelavo varjenih baterijskih ohišij.
PREDNOSTI
- Suha obdelava z možnostjo nadgradnjo na oljno meglo ali emulzijo
- Fleksibilna obdelava aluminijastih (ali tankostenskih jeklenih) pro filov
- Obdelovanci dolžine do 2500 mm in širine 1500 mm
- Zamenjava vpenjalne priprave omogoča kratek čas menjave obdelovaneca in omogoča možnost menjave vpenjalne priprave s pomočjo robota
- Pnevmatski sistem vpenjanja kosov z možno nadgradnjo na hidravlični sistem
- Možnost obdelave dveh različnih obdelovancev
- Možna izbira 5-osne verzije stroja
TEHNIČNI PODATKI
| Delovno območje | Os-X | mm | 2.000 |
| Os-Y | mm | 800 | |
| Os-Z | mm | 630 | |
| Delovno vreteno | Max. vrtljaji | U/min | 18.000 |
| Max. moč | kW | 30 | |
| Tip vpenjanja | HSK | 63 | |
| Max. navor | Nm | 45 | |
| Pospešek | Os-X | m/s² | 8 |
| Os-Y | m/s² | 8 | |
| Os-Z | m/s² | 10 | |
| Natančnost |
Toleranca položaja | mm | <0,02 |
| Odstopanje položaja | mm | 0,005 | |
| Zalogovnik orodja | Zalogovniki | od 28 od 140 | |
| Max. dolžina orodja | mm | 350 | |
| Premer orodja | mm | Ø100 | |
| Obdelovanci | Dimenzije | mm | od 1000 do 4000 |
| Hlajenje | Suha obdelava | možna nadgradnja na oljno meglo/emulzijo | |
| Krmilje | Siemens SINUMERIK ONE/FANUC |
||
| Podatki o stroju | Dolžina | mm | 7.700 |
| Širina | mm | 3.700 | |
| Višina | mm | 3.000 | |
| Teža | kg | 24.000 | |
| Tehnični podatki se lahko razlikujejo glede na posebne potrebe strank. | |||

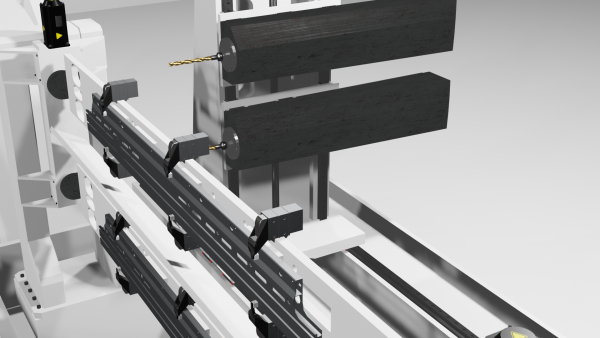

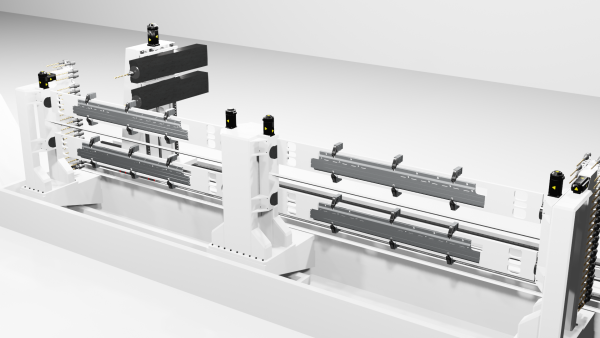

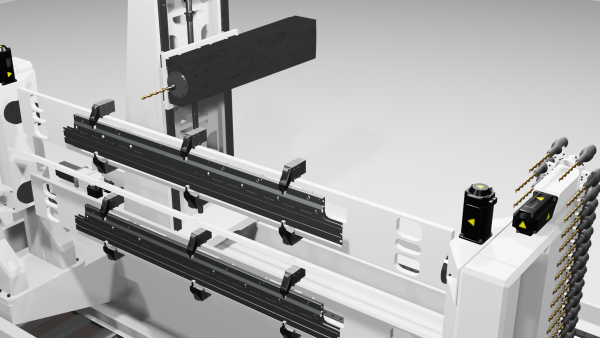

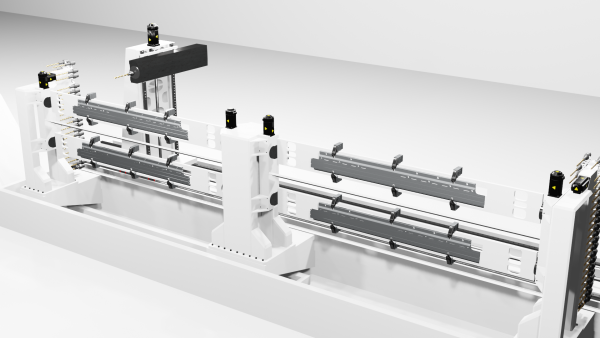

KONCEPT STROJA
Toga varjena konstrukcija polnjena z mineralnim betonom zagotavljata optimalno dušenje vibracij
Horizontalna izvedba za najboljše odvajanje ostružkov
Modularna gradnja
- Enovretenska izvedba
- Dvojna enovretenska izvedba
- Dvoretenska izvedba
- Dvojna dvovretenska izvedba
Možnost vpetja večjega števila krajših kosov za večjo produktivnost
OBDELOVANCI

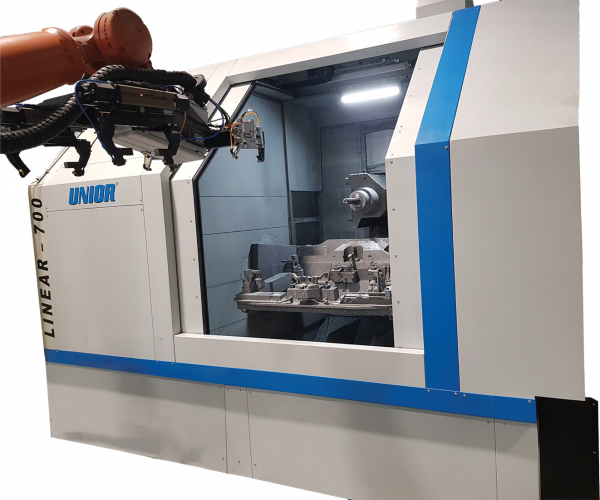

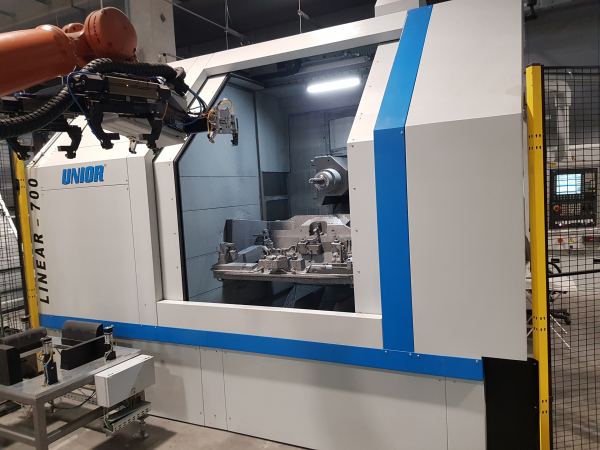

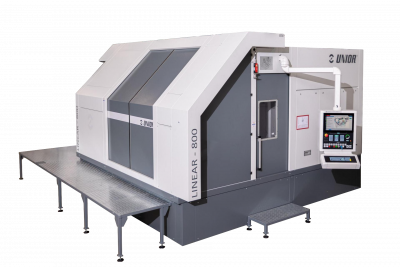

5-OSNI OBDELOVALNI CENTER LINEAR 800
LINEAR 800 L je visokotehnološki predelovalni center za obsežno proizvodnjo. Praktično usmerjena in izboljšana modularna zasnova s togimi sestavnimi deli zagotavlja visoko stabilnost, natančnost, produktivnost in operativnost.
PREDNOSTI
- Zasnovan za velike obdelovance
- Linearni pogoni za visoke hitrosti
- 5-osna obdelava
- Sistem za samodejno hidravljično vpenjanje
TEHNIČNI PODATKI
| Delovno območje | Os-X | mm | 1.700 |
| Os-Y | mm | 1.000 | |
| Os-Z | mm | 700 | |
| Delovno vreteno | Max. vrtljaji | U/min | 12.000 |
| Max. moč | kW | 30 | |
| Tip vpenjala | HSK | 80 | |
| Pospešek | Os-X | m/s² | 4 |
| Os-Y | m/s² | 4 | |
| Os-Z | m/s² | 6 | |
| Natančnost | Toleranca položaja | mm | <0,01 |
| Odstopanje položaja | mm | 0,005 | |
| Zalogovnik orodja | Shranjevanje | 30 | |
| Dolžina orodja max. | mm | 350 | |
| Obdelovanci | Dimenzije | mm | 1.200x1.100x500 |
| Hlajenje | Skozi vreteno | l/min | 60 |
| Krmilje | Siemens SINUMWERIK ONE |
||
| Podatki o stroju | Dolžina | mm | 4.500 |
| Širina | mm | 4.500 | |
| Višina | mm | 3.580 | |
| Teža | kg | 17.000 | |
| Tehnični podatki se lahko razlikujejo glede na specifikacije strank. | |||

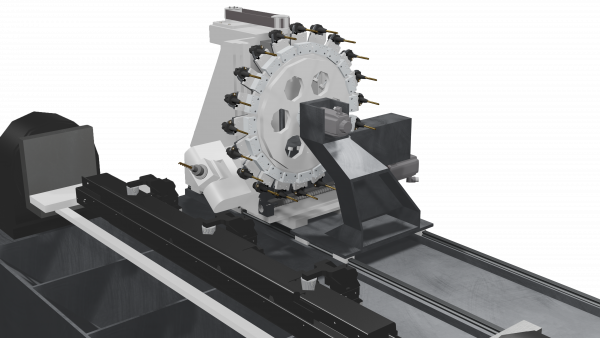

KONCEPT STROJA
Sistem vpenjanja z ničelno točko omogoča prilagodljivo in samodejno menjavo vpenjalnih naprav, ter zagotavlja visoko ponovljivost položaja.
Linearni pogoni se uporabljajo zaradi visoke hitrosti dolgih hodov osi X in Z.
Sistem omogoča visoko dinamiko na dolgih razdaljah in pri večjih obremenitvah.
OBDELOVANCI

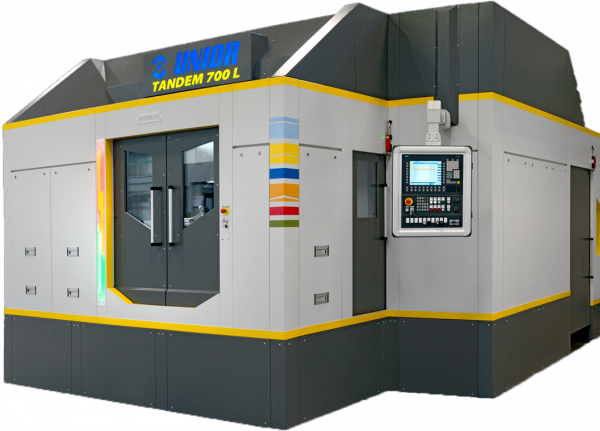

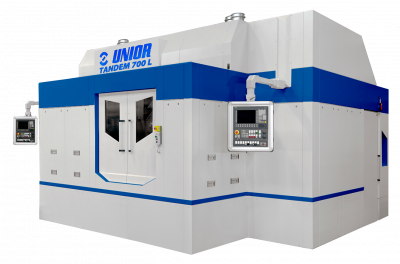

UNIVERZALNI 2-VRETENSKI 5-OSNI OBDELOVALNI CENTER TANDEM 700L
TANDEM 700 L je visokotehnološki obdelovalni center za obsežno proizvodnjo. Praktično usmerjena in izboljšana modularna zasnova s togimi sestavnimi deli zagotavlja visoko stabilnost, natančnost, produktivnost in operativnost.
PREDNOSTI
- Visoka prilagodljivost
- Obdelava zrcalnih obdelovancev (L&D)
- Obdelava zelo natančnih obdelovancev
- NC-nastavitve vsake osi obdelave
TEHNIČNI PODATKI
| Delovno območje (2x) | Os-X | mm | 800 |
| Os-Y | mm | 800 | |
| Os-Z | mm | 700 | |
| Delovno vreteno (2x) | Max. vrtljaji | U/min | 20.000 |
| Max. moč | kW | 28 | |
| Tip vpenjala | HSK | 63/80 | |
| Pospešek (2x) | Os-X | m/s² | 5 |
| Os-Y | m/s² | 5 | |
| Os-Z | m/s² | 10 | |
| Natančnost | Toleranca položaja | mm | <0,01 |
| Odstopanje položaja | mm | 0,005 | |
| Zalogovnik orodja | Shranjevanje | 72/120 | |
| Max. dolžina orodja | mm | 420 | |
| Obdelovanci | Dimenzije | mm | 500x500x600 |
| Hlajenje | Skozi vreteno | l/min | 60 |
| Krmilje | Siemens SINUMERIK ONE |
||
| Podatki o stroju | Dolžina | mm | 5.300 |
| Širina | mm | 5.100 | |
| Višina | mm | 3.700 | |
| Teža | kg | 32.000 | |
| Tehnični podatki se lahko razlikujejo glede na specifikacije strank. | |||

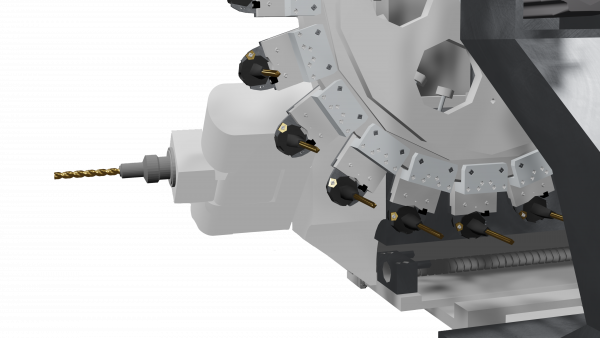

KONCEPT STROJA

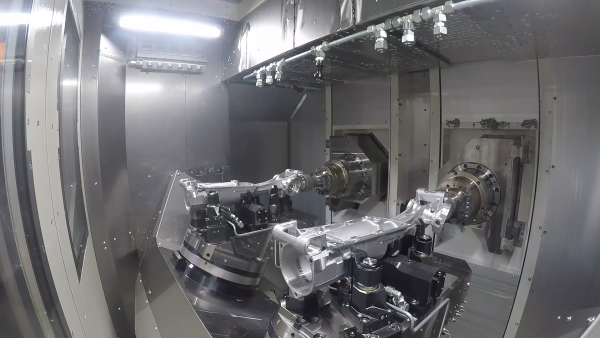

Dvovretenski 5-osni obdelovalni center Tandem z dvema neodvisnimi osemi X, Y in Z ter 1., 2. ali 4 do 6 planetno mizo omogoča univerzalno obdelavo enakih, zrcalnih in v nekaterih primerih različnih obdelovancev. Z svojo robustno izdelavo lahko 5-osni obdelovalni center Tandem z dvemi vreteni doseže visoko produktivnost in kakovost obdelave. Serija Tandem je obdelovalni center za zelo natančno obdelavo kosov velikih serijah.
OBDELOVANCI
